Nuevas Formas de Medición en Pruebas de NVH
En la industria automotriz moderna, las pruebas de NVH (Noise, Vibration and Harshness) se han convertido en un elemento esencial para garantizar la calidad, confiabilidad y confort del producto final. Ya no basta con cumplir especificaciones técnicas: hoy las marcas deben asegurar un rendimiento silencioso, exacto y perceptualmente superior, especialmente en vehículos eléctricos donde cualquier sonido o vibración es más evidente.
Incluso una mínima anomalía no detectada durante las pruebas de NVH en End-of-Line (EoL) puede ocasionar devoluciones costosas, reclamos de garantía y afectaciones a la reputación de la marca.
Nuevas Formas de Medición en Pruebas de NVH

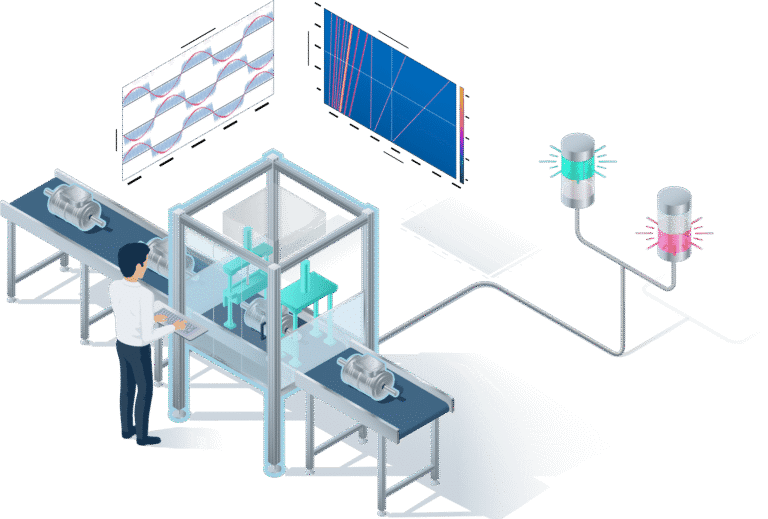

Para los ingenieros de NVH, el End-of-Line ya no es solo un punto de inspección final: es un nodo crítico de verificación donde confluyen diseño, ensamblaje, vibraciones, acústica, psicoacústica y cada vez más, inteligencia artificial. Los métodos tradicionales de diagnóstico ya no son suficientes para detectar las micro-anomalías que hoy afectan a los trenes motrices eléctricos, actuadores, engranes y sistemas electromecánicos modernos.
El aumento en sensibilidad acústica de los vehículos eléctricos ha obligado a la industria a elevar el estándar de las pruebas de NVH en EoL, adoptando nuevas formas de medición capaces de revelar fenómenos antes imperceptibles.
La nueva generación de mediciones NVH: más profundas, más rápidas y más inteligentes
1. Sensores NVH de alta fidelidad con inmunidad mejorada
Los bancos de pruebas están integrando sensores:
- Estructurales y de ruido aéreo, diseñados específicamente para entornos de manufactura
- Con mayor rechazo a interferencia eléctrica
- Menor impacto de resonancias del banco de pruebas
- Mejor sensibilidad en bajas frecuencias (crítico para EVs)
- Y capacidades de integración directa en líneas automatizadas
Estos sensores permiten obtener mediciones repetibles incluso cuando la pieza presenta cambios mínimos en geometría, pre-carga o lubricación.
2. Análisis síncrono avanzado y medición de múltiples órdenes en paralelo
Ya no basta con observar espectros FFT convencionales. Los ingenieros están migrando hacia:
- Análisis síncrono de múltiples ejes
- Monitoreo de órdenes múltiples en simultáneo
- Correlación dinámica entre velocidad, par y vibración
- Separación exacta de componentes periódicos y aperiódicos
Esto permite identificar defectos que antes quedaban ocultos dentro del ruido de fondo del proceso productivo.
3. IA y modelos de machine learning aplicados a bancos de NVH
El salto más grande en nuevas formas de medición viene del análisis automatizado inteligente:
- Modelos supervisados para clasificación de defectos,
- Algoritmos que detectan desviaciones mínimas frente a miles de piezas “buenas”
- Predicción de fallas mediante patrones tonales emergentes
- Reducción drástica de falsos rechazos y falsos aprobados
La IA ya no solo analiza: aprende del proceso y ajusta las métricas NVH en tiempo real.
4. Análisis por espectro de desviación y métricas amplificadas de falla
Para muchos fabricantes, el uso del espectro de desviación se está convirtiendo en un estándar, ya que amplifica y visualiza diferencias mínimas entre unidades aparentemente idénticas.
Permite detectar:
- Desgaste inicial en rodamientos
- Errores de alineación
- Problemas del motor
- Resonancias estructurales inesperadas
- Ruido tonal emergente en actuadores eléctricos
Esta es una de las técnicas más poderosas para EoL en trenes motrices eléctricos.
5. Métricas psicoacústicas adaptadas al entorno EoL
La medición NVH ya no se limita a parámetros puramente físicos. Los ingenieros están incorporando métricas que correlacionan:
- Sonoridad
- Aspereza
- Fluctuación
- Tonalidad percibida
- Modulación crítica
Esto acerca las pruebas EoL a la percepción real del usuario, un aspecto clave en vehículos eléctricos premium.
6. Simulación predictiva de NVH
Los modelos virtuales permiten:
- Optimizar la trayectoria de prueba antes de fabricar
- Correlacionar teoría y práctica
- Reducir tiempos de validación
- Predecir zonas problemáticas del tren motriz
El EoL deja de ser un filtro y se convierte en un sistema cerrado de mejora continua entre ingeniería y producción.
7. Plataformas en la nube para trazabilidad y minería de datos NVH
Los datos obtenidos en las pruebas de NVH en End-of-Line ahora se cruzan con:
- Fuerzas de ensamble
- Errores dimensionales
- Procesos de manufactura
- Condiciones de par
- Parámetros de lubricación
- Temperaturas de operación
Esta correlación permite encontrar causas raíz que antes eran invisibles.

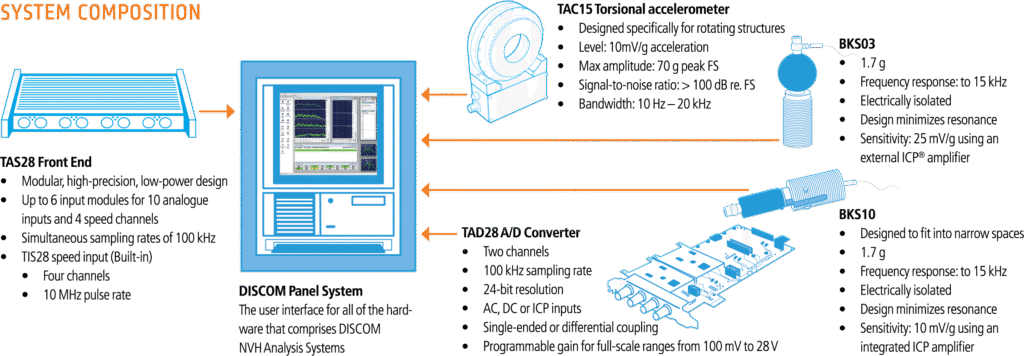

Cómo Discom de HBK impulsa estas nuevas formas de medición NVH
Los ingenieros NVH están adoptando estas técnicas gracias a soluciones especializadas como Discom de HBK, una de las marcas más avanzadas para análisis NVH en líneas de producción. Su tecnología permite llevar estas nuevas metodologías del laboratorio al EoL de forma robusta, repetible y escalable.
Discom de HBK aporta:
✓ Medición síncrona de alta resolución para múltiples órdenes
Capaz de analizar simultáneamente señales acústicas, de vibración y cinemáticas, incluso en ciclos de prueba extremadamente cortos.
✓ Algoritmos inteligentes integrados (IA + espectro de desviación)
Sus modelos detectan anomalías en patrones tonales, variaciones de estructura, fallas de rodamientos y problemas del motor que otros sistemas pasan por alto.
✓ Análisis psicoacústico adaptado al entorno industrial
Integra métricas perceptuales que permiten al ingeniero evaluar cómo realmente se percibiría el ruido o vibración en el vehículo terminado.
✓ Integración directa en líneas automáticas de alto volumen
Discom de HBK está diseñado para operar de forma confiable en ambientes de manufactura, garantizando mediciones consistentes entre miles de unidades.
✓ Correlación de datos en toda la cadena de producción
Desde motores → caja de cambios → eje electrónico, permitiendo cerrar el ciclo entre diseño, manufactura y prueba final.
✓ Soporte experto para optimizar bancos EoL
Ingenieros de HBK trabajan para ajustar parámetros, calibrar sensores, validar métodos y garantizar que el sistema detecte fallas reales sin generar falsos rechazos.
El futuro del NVH pertenece a quienes integren medición avanzada, psicoacústica e inteligencia artificial en sus líneas de producción.
Fuente: HBK – Hottinger Brüel & Kjær
www.hbkworld.com
