Descripción
Características
- Control remoto y transferencia de datos a través de un modem GSM incorporado.
- Función antirrobo: notificación por SMS en caso de cambio de posición (incorporado en el receptor del GPS).
- Reloj en tiempo real sincronizado con protocolo GPS.

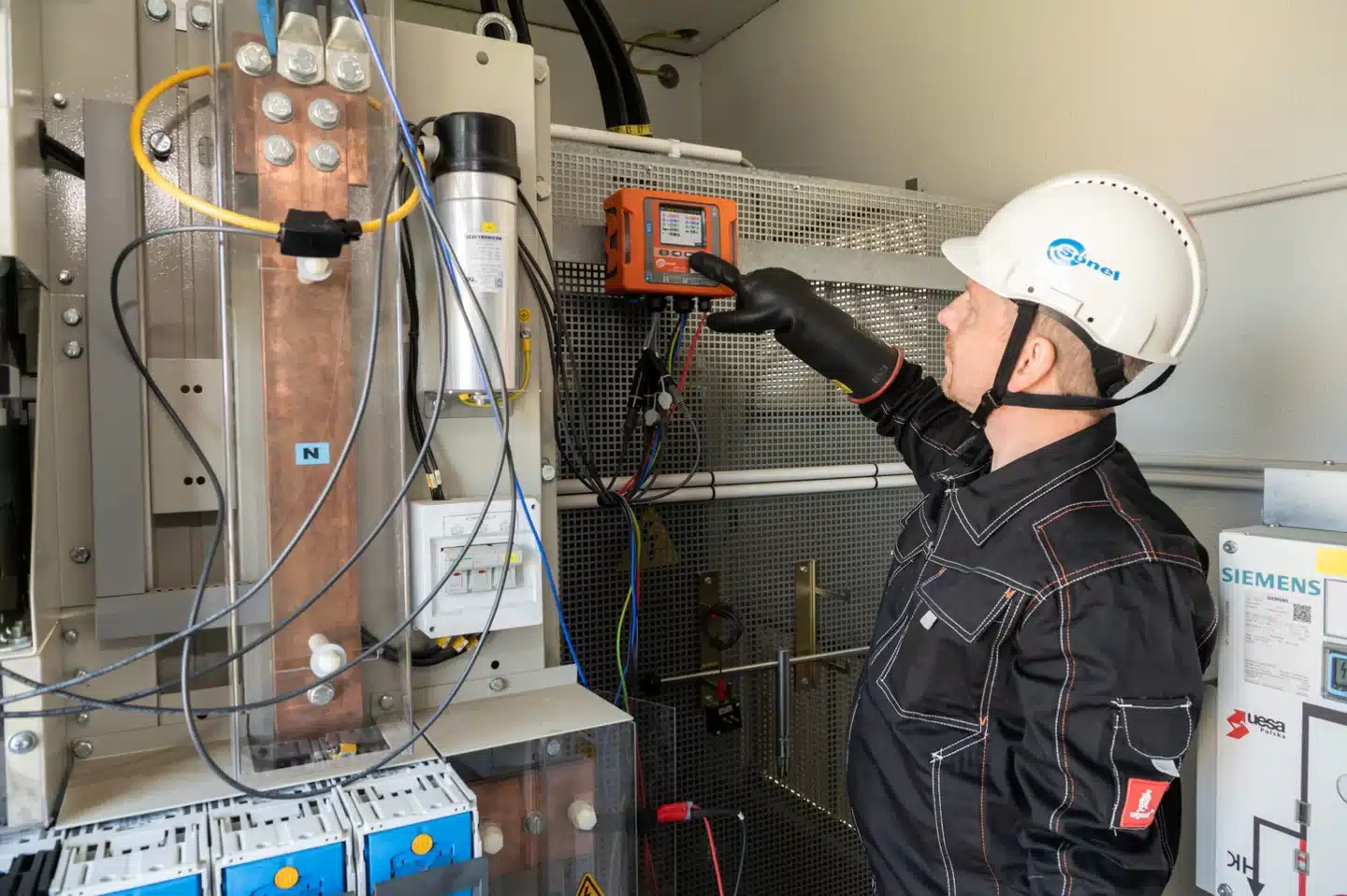

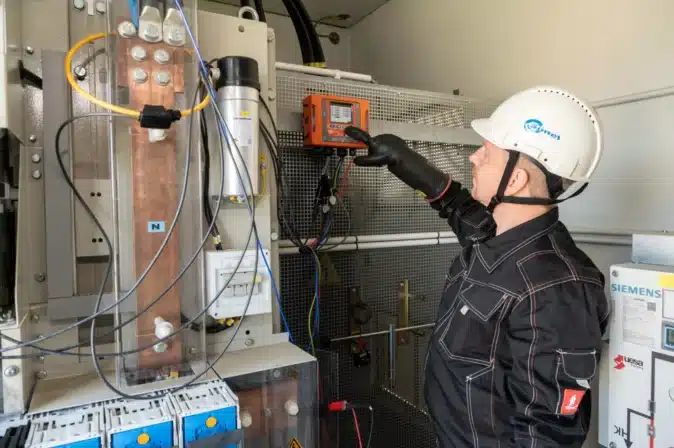

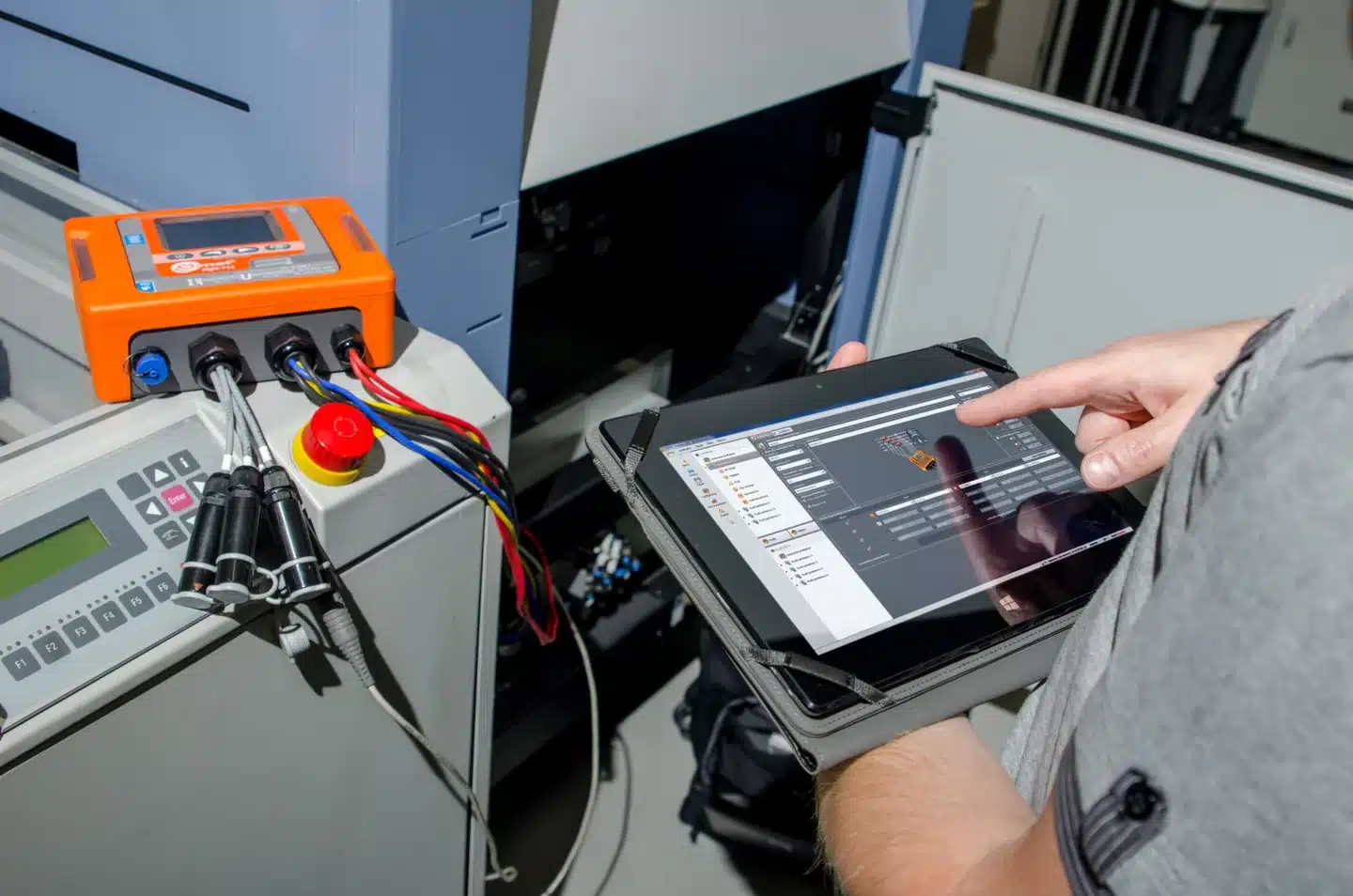

- El control remoto del analizador a través la aplicación: Sonel Analysis (Wi-Fi y GSM para Windows) o Sonel Analysis Mobile (Wi-Fi para Android
Parámetros medidos
- Transitorios hasta ±8000 V con frecuencia máxima de muestreo de 10 MHz. El tiempo mínimo del transitorio es 650 ns.
- Tensiones L1, L2, L3 N, PE (cinco entradas de medición) – valores promedios, mínimos, máximos e instantáneos, rango hasta 1000 V, posibilidad de trabajar con transformadores de tensión.
- Corrientes L1, L2, L3, N (cuatro entradas de medición) – valores medios, mínimos, máximos y instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
- Señalización de red hasta 3000 Hz.
- Factor de cresta para corriente (CFI) y tensión (CFU).
- Frecuencia en el rango de 40 Hz a 70 Hz.
- Potencia activa (P), reactiva(Q), de distorsión (D) y aparente (S), y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
- Registro de potencia: método de Budeanu y IEEE 1459.
- Energía activa (EP,) reactiva (EQ) y aparente (ES).
- Factor de potencia (Power Factor), cosφ, tgφ.
- Factor K (sobrecarga del transformador provocada por armónicos).
- Armónicos hasta 50 en tensión y corriente.
- Interarmónicos medidos como grupos.
- Distorsión total de armónicos THD para tensión y corriente.
- Índice de severidad de flicker de corta (PST) y de larga duración (PLT).
- Asimetría de tensiones (IEC 61000-4-30 Clase A) y corrientes.
- Detección de eventos incluyendo el registro de las formas de onda.
- Registro de eventos de tensión y corriente junto con la forma de onda (hasta 1 s) y RMS gráficos de 10 ms con tiempo de grabación máximo de 30 s.
- Registro de formas de onda de corriente y tensión después de cada período promedio.
Amplia gama de redes para analizar
- Con frecuencia nominal de 50/60 Hz
- Con tensiones nominales: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (para red con conductor N)
- De corriente continua
- Sistema:
- monofásico
- de fase dividida con un conductor neutro
- trifásico – ESTRELLA con y sin conductor neutro
- trifásico – DELTA
- trifásico – ESTRELLA sin conductor neutro (Aron)
- trifásico – DELTA (Aron)
- con transductores de voltaje y corriente
Especificaciones
| Parámetros | Intervalo de medición | Máxima resolución | Exactitud | |
|---|---|---|---|---|
| Tensión alterna (TRMS) UL-L MAX= 2000 V para UL-PE MAX = 1000 V* UL-L MAX= 1520 V para UL-PE MAX = 760 V* |
– | 0,0…1000,0 V o 0,0…760,0 V* | 4 cifras significativas | ±0,1% Unom |
| Factor de cresta (Crest Factor | Tensión | 1,00…10,00 (≤1,65 para 690 V) | 0,01 | ±5% |
| Factor de cresta (Crest Factor) | Corriente | 1,00…10,00 (≤3,6 para Inom) | 0,01 | ±5% |
| Corriente alterna (TRMS) | – | en función de las pinzas** | 4 cifras significativas | ±0,1% Inom (el error no incluye el error de las pinzas) |
| Frecuencia | – | 40,00…70,00 Hz | 0,01 Hz | ±0,01 Hz |
| Potencia activa, reactiva, aparente y de distorsión | – | en función de la configuración (transductores, pinzas) | 4 cifras significativas | en función de la configuración (transductores, pinzas) |
| Energía activa, reactiva y aparente | – | en función de la configuración (transductores, pinzas) | 4 cifras significativas | como el error de potencia |
| cosφ y factor de potencia (PF) | – | -1,00…1,00 | 0,01 | ±0,03 |
| tgφ | – | -10,00…10,00 | 0,01 | depende del error de la potencia activa y reactiva |
| Armónicos y interarmónicos | Tensión | DC, 1…50 | igual que para la tensión alterna True RMS | ±0,05% Unom para v.m. < 1% Unom ±5% v.m. para v.m. ≥ 1% Unom |
| Armónicos y interarmónicos | Corriente | DC, 1…50 | igual que para la corriente alterna True RMS | ±0,15% Inom para v.m. < 3% Inom ±5% v.m. para v.m. ≥ 3% Inom |
| THD | Tensión y corriente | 0,0..100,0% (del valor RMS) | 0,1% | ±5% |
| Potencia activa y reactiva de los armónicos | – | en función de la configuración (transductores, pinzas) | dependiente de los valores mínimos de corriente y tensión | – |
| Ángulo entre los armónicos de corriente y tensión | – | -180,0…+180,0° | 0,1° | ±(n x 1°) |
| Factor K (K-Factor) | – | 1,0…50,0 | 0,1 | ±10% |
| Índice de severidad de flicker | – | 0,20…10,00 | 0,01 | ±5% |
| Asimetría de tensión | Tensión y corriente | 0,0…20,0% | 0,1% | ±0,15% (error absoluto) |
| Señalización de red | Tensión | hasta 15% Unom a 5,00…3000,00 Hz | 4 cifras significativas | no especificado para <1% Unom ±0,15% para 1…3% Unom ±5% para 3…15% Unom |
| Transitorios | Tensión | ±8000 V | 4 cifras significativas | ±(5% + 25 V) |
v.m. – valor medido
* Dependiendo de la versión del analizador
**
- Pinza F-1A1, F-2A1, F-3A1: 0…1500 A AC (5000 Ap-p)
- Pinza F-1A, F-2A, F-3A: 0…3000 A AC (10 000 Ap-p)
- Pinza F-1A6, F-2A6, F-3A6: 0…6000 A AC (20 000 Ap-p)
- Pinza C-4A: 0…1000 A AC (3600 Ap-p)
- Pinza C-5A: 0…1000 A AC/DC (3600 Ap-p)
- Pinza C-6A: 0..10 A AC (36 Ap-p)
- Pinza C-7A: 0…100 A AC (360 Ap-p)
