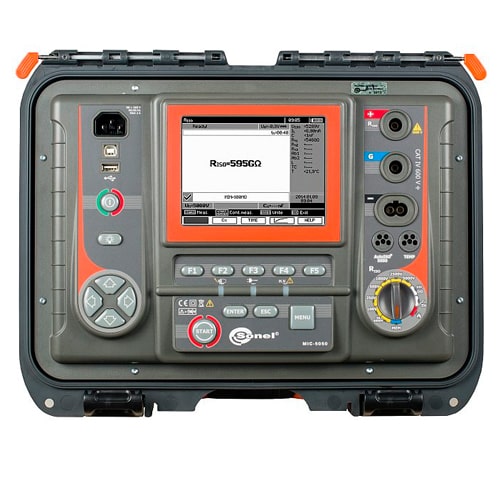

Medidor de resistencia de aislamiento MIC-5050 – Sonel

SKU: a4f23c6bbedc

$ 0.00

Medición de resistencia de aislamiento de hasta 20 TΩ, medición de tensión en cualquier intervalo de 50…5000 V (50…1000 V a 10 V y 1…5 kV a 25 V), indicación continua de la medición de resistencia y fuga de corriente.

Memoria innovadora con posibilidad de descripción de: puntos de medición, instalaciones, nombres de clientes.



Email

Descripción

  • Medición de resistencia de aislamiento hasta 20 TΩ,
    • tensión de medición en el intervalo de: 50 … 5000 V (50 … 1000 V a 10 V y 1 … 5 kV a 25 V),
    • indicación continua de resistencia de aislamiento o corriente de fuga,
    • descarga automática de tensión de capacitancia del objeto medido después del final de la medición de la resistencia de aislamiento,
    • señalización acústica de intervalos de 5 segundos para facilitar las características del tiempo de captura,
    • tiempo de medición ajustable a 99’59 ”,
    • tiempos de prueba medidos T1, T2 y T3 para medir uno o dos coeficientes de absorción del intervalo de 1 … 600 s,
    • índice de polarización (PI), coeficientes de absorción Ab1, Ab2 y medición de la relación de absorción dieléctrica (DAR),
    • indicación del voltaje de prueba real durante la medición,
    • Corriente de prueba de 1,2 mA, 3 mA y 5 mA,
    • medición de resistencia de aislamiento usando un método de dos o tres hilos,
    • mediciones con cables de prueba de hasta 20 m,
    • protección contra la medición de objetos en vivo,
    • medición automática de múltiples cables principales con el adaptador adicional AutoISO-5000
    • mide capacitancia durante la medición de RISO.
    • medición de la temperatura (con sonda adicional – WASONT1),
    • medición de resistencia de aislamiento de tensión de paso (SV),
    • cálculo de descarga dieléctrica (DD),
    • ubicación del daño (burnout),
    • función de filtros digitales para mediciones en entornos de alto ruido.
  • Medición de la corriente de fuga durante la prueba de resistencia de aislamiento
  • Medición de tensión CC y CA en el intervalo de 0 … 750 V
  • Gráficos en la pantalla durante la medición
  • Memoria innovadora con posibilidad de descripción de: puntos de medición, instalaciones, nombres de clientes
  • Operando con mini teclado Bluetooth (opcional)
  • LCD gráfico 5,6 ” retroiluminado.
  • Teclado retroiluminado
  • Fuente de alimentación de la línea de alimentación principal o paquetes de baterías
  • Cargador rápido incorporado
  • Los instrumentos cumplen los requisitos de la norma EN 61557

Medición de resistencia de aislamiento

Intervalo de medición de acuerdo con IEC 61557-2: UN = 5000 V: 5,00 MΩ …20,0 TΩ

Intervalo Resolución Exactitud
0,0…999 kΩ 1 kΩ ±(3 % m.v. + 10 dígitos)
1,00…9,99 MΩ 0,01 MΩ
10,0…99,9 MΩ 0,1 MΩ
100…999 MΩ 1 MΩ
1,00…9,99 GΩ 0,01 GΩ
10,0…99,9 GΩ 0,1 GΩ
100…999 GΩ 1 GΩ ±(3,5 % m.v. + 10 dígitos)
1,00…9,99 TΩ 0,01 TΩ ±(7,5 % m.v. + 10 dígitos)
10,0…20,0 TΩ 0,1 TΩ ±(12,5 % m.v. + 10 dígitos)

VALORES DE RESISTENCIA MEDIDA EN FUNCIÓN DEL TENSIÓN DE MEDICIÓN

Tensión UISO Intervalo de medición Intervalo de medición AutoISO-5000
50 V 200 GΩ 20,0 GΩ
100 V 400 GΩ 40,0 GΩ
250 V 1,00 TΩ 100 GΩ
500 V 2,00 TΩ 200 GΩ
1000 V 4,00 TΩ 400 GΩ
2500 V 10,00 TΩ 400 GΩ
5000 V 20,0 TΩ 400 GΩ

MEDIDA DE RESISTENCIA DE AISLAMIENTO DE TENSIÓN DE PASO

Tensión UISO MIC-5050
50…1000 V 25 V
1000…5000 V 50 V


Medición de tensión AC y DC

Tensión Resolución Exactitud
0.0…29,9 V 0,1 V ±(2 % m.v. + 20 dígitos)
30,0…299,9 V 0,1 V ±(2 %m.v. + 6 dígitos)
300…750 V 1 V ±(2 % m.v. + 2 dígitos)
  • Intervalo de frecuencia: 45…65Hz

Medición de capacitancia

Intervalo en pantalla Resolución Exactitud
1…999 nF 1 nF ±(5 %m.v. + 5 dígitos)
1,00…49,99 µF 0,01 µF
  • el resultado de medición de capacidad se muestra después de la medición RISO
  • para medir tensiones por debajo de 100 V de precisión de la medición de capacitancia no especificada.

Medición de temperatura

Intervalo en pantalla Resolución Exactitud
-40,0…99,9 °C 1 °C ±(3 %m.v. + 8 dígitos)
-40,0…211,8 °F 1 °F ±(3 %m.v. + 16 dígitos)

Seguridad eléctrica

  • tipo de aislamiento: doble, de acuerdo con EN 61010-1 e IEC 61557
  • categoría de medición: IV 600 V (III 1000 V) de acuerdo con EN 61010-1
  • clasificación de protección de caja de acuerdo con EN 60529: IP40 (IP67 – con tapa cerrada)

Otras especificaciones técnicas

  • fuente de alimentación del medidor: batería incorporada,
  • peso del medidor: aprox. 5,6 kg,
  • dimensiones: 390 x 310 x 180 mm,
  • pantalla: gráfica LCD 5,7 ‘,
  • transmisión de resultados de medición USB o Bluetooth®.

El acrónimo “m.v.” significa un “valor de referencia medido”.

Hoja de Datos MIC-5050

Precio

$2,845 USD + IVA

Incluye:

Cable de prueba banana-banana, rojo de 3 m 10kV. WAPRZ003REBB10K
Cable de prueba banana-banana, azul de 3 m 10kV. WAPRZ003BUBB10K
Cable de prueba banana-banana, negro de 3 m 10kV. WAPRZ003BLBBE10K
1 cable para transmisión de datos USB. WAPRZUSB.
1 caimán rojo de 5.5 kV. WAKRORE32K07
1 caimán negro 5.5 kV. WAKROBL32K07
1 caimán azul 5.5 kV. WAKROBU32K07
1 punta de prueba rojo 5.5 kV. WASONREOGB5X5
1 punta de prueba negra 5.5 kV. WASONBLOGB5X5
Estuche de transporte para accesorios L4 WAFUTL4
Sonda de temperatura ST-1 WASONT1
Mochila de transporte WAFUTL7
