Kit para ensayos de PCB

  • Incorpora todos los elementos necesarios para medir deformaciones en placas de circuito impreso de manera rápida y sencilla.
  • Maletín portátil con todo el material.
  • Instalación flexible en diferentes ubicaciones.

Descripción

Kit para ensayos de placas de circuito impreso (PCB): rápido y sencillo

Nuestro kit para ensayos de placas de circuito impreso contiene todas las herramientas y accesorios necesarios para medir deformaciones en PCB de conformidad con la norma IPC/JEDEC 9704: desde las galgas extensiométricas hasta el amplificador para puentes de galgas. Y, por supuesto, un software de adquisición de datos para ver los resultados en tiempo real en una pantalla.



Wistia video thumbnail

Además de galgas extensiométricas precableadas adaptadas y sus accesorios de instalación, el kit incluye un módulo QuantumX para puentes de galgas y el software catman. El software trae un proyecto de ensayo preconfigurado listo para usar y un certificado de ensayo que puede emplearse para generar un informe en formato Word. El kit se complementa con un año de mantenimiento del software.

Contenido del kit para ensayos de PCB

Nombre del producto Referencia*
1 paquete de software catman Easy
1 módulo QuantumX MX1615B
1 paquete de galgas extensiométricas 1-LY41-1.5/120
1 paquete de galgas extensiométricas 1-RF95-1/120ZE
1 fuente de alimentación para QuantumX
1 cable Ethernet
1 ayuda de montaje Wiring Mate
1 paquete de conectores para módulo MX1615
1 paquete de puntos de apoyo para soldar 1-LS7
1 recubrimiento de silicona SG250

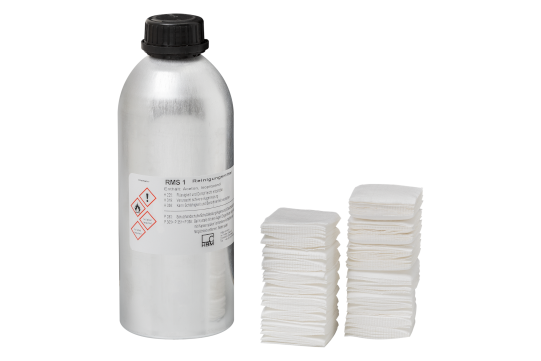

200 gasas limpiadoras 50 x 50 mm
100 cm³ de producto de limpieza RMS 1
1 lápiz fundente
1 hilo de soldar, sin plomo
20 m de cable plano 6 x 0.14 mm²,
multicolor

1 adhesivo rápido de polimerización en frío Z70



Nombre del producto Referencia*
1 cinta adhesiva
1 brocha plana
1 lupa plegable
1 regla graduada, 150mm
1 lápiz borrador de goma
1 tijeras de punta y dentadas
1 pinzas anchas y 1 pinzas de punta
1 regla flexible
1 sonda dental de punta curva
1 espátula
1 alicates de corte con pelacables
1 placa de Petri 60/15
1 soporte de bisturí y 6 cuchillas
25 g soldadura, Ø1 mm

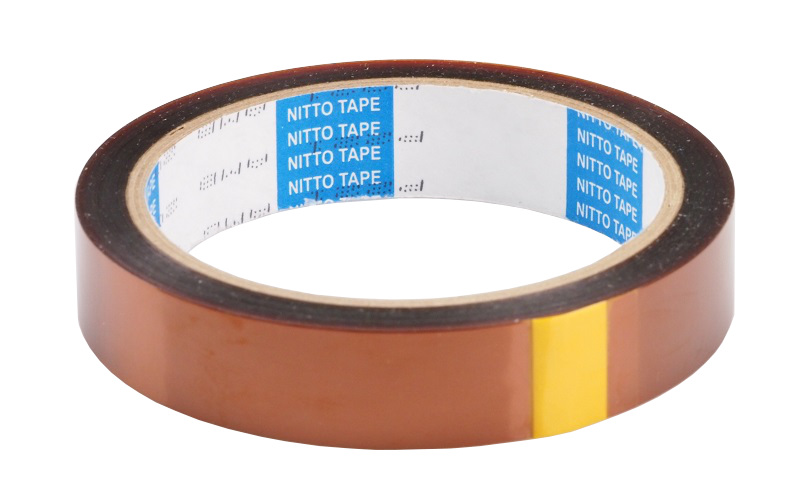

1 rollo de cinta adhesiva
1 goma
1 lápiz de HBM
3 hojas de papel de lija, 1 grano 180, 1 grano 220, 1 grano 360

*Los elementos con código de referencia pueden solicitarse individualmente en HBMshop.

Hoja de Datos MX1616B
