Serie XY/RY – HBM

Galgas extensiométricas especiales para el análisis de tensión residual para determinar de manera confiable las tensiones inherentes que prevalecen en el material.



SKU: XY/RY Categoría:

Descripción

La determinación de las tensiones residuales en los materiales (por ejemplo, durante los procesos de fundición, soldadura y conformado) se hace fácil con las galgas extensiométricas especiales de HBM. Estos medidores de tensión especiales para el análisis de tensión residual están disponibles para una perforación precisa y segura a alta velocidad (en combinación con el dispositivo de perforación MTS3000 de nuestra empresa asociada Sint Technology). Para perforaciones de alta velocidad, también ofrecemos nuestras galgas extensiométricas de seis cables patentados, que pueden compensar los pozos no centrados, lo que proporciona una mayor exactitud de medición. .

La línea de productos de HBM le permite elegir entre tres métodos distintos para determinar las tensiones residuales:

Método de núcleo toroidal

Las rosetas XY51 (para tensiones residuales cuya dirección principal se conoce) y RY51 (para tensiones residuales cuya dirección principal no se conoce) están específicamente diseñadas para el método de núcleo toroidal. Este método proporciona mediciones de alta precisión, y las tensiones residuales se representan en función de la profundidad del taladro.

Los modelos XY51 y RY51 están cubiertas por una placa de circuito impreso, solo se pueden utilizar en superficies regulares o ligeramente curvadas.

Método de taladro basado en el método integral

Las rosetas RY21 y RY61SG, junto con los equipos de taladro correspondientes, permiten determinar tensiones residuales según el método integral. El modelo RY21 es fácil de usar y posee una respuesta de temperatura optimizada para el acero. El modelo RY61 está cubierta por una placa de circuito impreso, por lo que solo se puede utilizar en superficies regulares o ligeramente curvadas.

Método de taladro con taladro de alta velocidad

Las rosetas de taladro RY61S, RY61R, RY61K, VY61S y RY61M están especialmente diseñadas para los requisitos de los taladros de alta velocidad. Este método funciona con una técnica de taladrado especial en la que la broca funciona a una velocidad de aproximadamente 500.000 rpm. No necesitan conexiones adicionales por que las rejillas de medición ya están conectadas a la película portadora.


Especificaciones técnicas

RY21 0°/45°/90°

  Tipos disponibles
Resistencia nominal



Dimensiones [mm/in] Max. permanente. Puente efectivo ex tensión



Terminales de soldadura



Rejilla de medición Total de la galga

Ω

a b c d

V

Para aceros ferríticos con α = 10.8 · 10-6/K 120 3
0.118
2.5
0.098
22.1
0.866
4,5 LS 5

RY61 0°/45°/90°

  Tipos disponibles Resistencia nominal



Dimensiones [mm/in] Max. permanente. Puente efectivo ex tensión



Terminales de soldadura
Rejilla de medición Total de la galga

Ω

a b c d

V

Para aceros ferricos con a = 10.8 · 10-6/K 120 1.5
0.059
0.8
0.031
12
0.472
2 LS 5

Dado que estos medidores de tensión están cubiertos por una placa de impresión, se pueden usar solo en superficies niveladas o poco curvadas.

RY61K 0°/45°/90°

  Tipos disponibles Resistencia nominal



Dimensiones [mm/in] Terminales de soldadura



Rejilla de medición Total de la galga

[Ω]

a b c

d

Para aceros ferricos con a = 10.8 · 10-6/K 120 1.5
0.059
0.8
0.031
7.2
0.283
12
0.472
LS 7

RY61R 0°/45°/90°

  Tipos disponibles
Resistencia nominal



Dimensiones [mm/inch] Terminales de soldadura



Rejilla de medición Total de la galga
[Ω] a b c d
Para aceros ferricos con a = 10.8 · 10-6/K 120 1.5
0.059
0.8
0.031
8
0.315
13.5
0.531
LS 7

RY61S 0°/45°/90°

  Tipos disponibles Resistencia nominal



Dimensiones [mm/inch] Terminales de soldadura
Rejilla de medición Total de la galga
[Ω] a b c d
Para aceros ferricos con α = 10.8 · 10-6/K 120 1.5
0.059
0.8
0.031
10.2
0.402
LS 5

RY61-120S

  Tipos disponibles Resistencia nominal



Dimensiones [mm/inch] Terminales de soldadura
Rejillla de medición Total de la galga
[Ω] a b c d
Para aceros ferricos con a= 10.8 · 10-6/K 120 3.2
0.126
3.2
0.126
20.9
0.823
22
0.866
LS 5

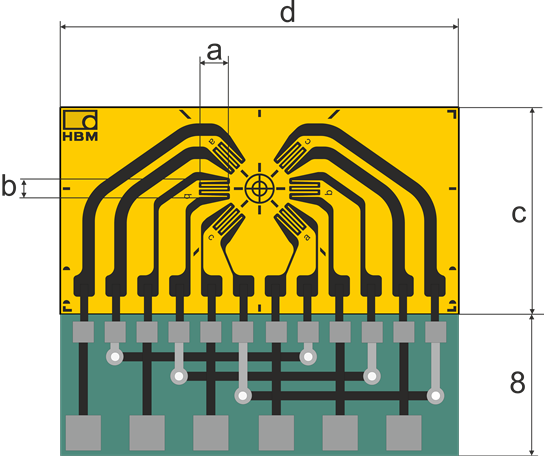

RY61M 0°/45°/90°

  Tipos disponibles Resistencia nominal



Dimensiones [mm/inch] Terminales de soldadura
Rejilla de medición Total de la galga
[Ω] a b c d
                             120 1.5 0.77 11.7 22.5
  350 1.5 0.77 11.7 22.5

VY61S 0°/45°/90°/135°

  Tipos disponibles Resistencia nominal



Dimensiones [mm/inch] Terminales de soldadura
Rejilla de medición Total de la galga
[Ω] a b c d
  120 1.5 0.8 10.2 LS 5

Catálogo Galgas Extensiométricas HBM
