Sonoscout Registrador de datos basado en iPad Tipo 3663 – Brüel & Kjaer

Sonoscout es un sistema que usa una aplicación en un iPad® para controlar una unidad de adquisición de datos inalámbrica. Este extremo frontal resistente puede conectar hasta 12 transductores, como un auricular binaural para grabación en el vehículo en las posiciones auditivas del usuario, o dos entradas de bus CAN independientes y hasta ocho transductores (dependiendo de la configuración del front-end). La parte frontal funciona con batería y transmite datos al iPad para grabar o grabar directamente en la tarjeta SD dentro de la interfaz, evitando la necesidad de usar WiFi. La aplicación intuitiva simplifica la realización de análisis básicos o la reproducción y escucha de archivos para validar las grabaciones antes de exportarlas para su posterior análisis y archivo en BK Connect y PULSE Reflex. Puede probar la aplicación Sonoscout usando el modo de demostración gratuita.

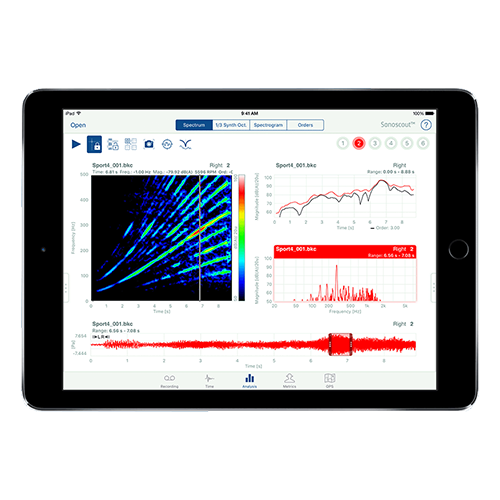

El iPad puede montarse en un tablero de instrumentos en vehículos, donde los botones grandes y las pantallas claras le ayudan a controlar las pruebas y ver las señales acústicas, de vibración, del tacómetro y del CANbus. Durante las mediciones puede guardar capturas de pantalla de los datos mostrados tocando un solo botón. También puede tocar la pantalla para marcar eventos importantes y períodos de tiempo. Sonoscout mapea la ruta automáticamente usando el GPS y muestra los eventos marcados en Google Earth ™ más tarde, junto con la ubicación de los marcadores de eventos. Además, puede comenzar a generar su informe directamente en el iPad usando cualquiera de las aplicaciones de Microsoft Office®. Después de grabar, puede reproducir historias de tiempo de inmediato y validar datos explorándolo con las yemas de los dedos, escuchando repeticiones de dos canales y comparándolo con otras pruebas y vehículos.

SKU: 0825c9210bb1 Categoría:

Descripción

  • Procedimiento automatizado de calibración
  • Pruebe los acelerómetros para determinar el montaje correcto
  • Sin entradas gracias a su tecnología Dyn-X
  • Documente las pruebas usando el iPad para tomar fotos y videos de su configuración, etc.
  • TEDS para reconocimiento automático de transductores
  • Interfaz de CANbus incorporada
  • Registra todos los datos CAN, incluidas las RPM del motor, la velocidad, la posición del acelerador y más (con el módulo de CANbus LAN-XI tipo 3058)
  • Funciones de preactivación y parada automática
  • Exportación de datos en formatos de archivo comunes: .bkc, .pti, .wav, .hdf, .sdf, .asq-wav
  • FFT, análisis de orden, análisis de espectrograma, métricas de calidad de sonido
  • Banda estrecha y análisis de banda de 1/3 de octava (sintetizado)
  • Opción de grabación de tarjeta SD para panel frontal mediante el iPad

Información adicional

Usos

Grabación y análisis general de sonido y vibración, como solución de problemas
Grabación con una sola mano de la entrada del vehículo y los niveles de ruido de escape para comparar los vehículos de la competencia
Hacer grabaciones rápidas en la posición del oído y reproducirlas rápidamente, como el ruido interior de la cabina durante las pruebas de vuelo
Recopilación de datos brutos (incluidos datos de CAN para vehículos de combustión interna, eléctricos e híbridos) para la incorporación en modelos de vehículos NVH de simuladores de vehículos actuales y futuros diseños potenciales

Descarga

Descargue la aplicación Sonoscout de App StoreSM para probar en modo demostración con una interfaz de adquisición de datos virtual.

Hardware de adquisición de datos

Este sistema se basa en nuestro hardware modular de adquisición de datos LAN-XI, que es la columna vertebral universal de nuestros sistemas de análisis de datos. Si ya posee hardware LAN-XI, puede usarlo con Sonoscout.
